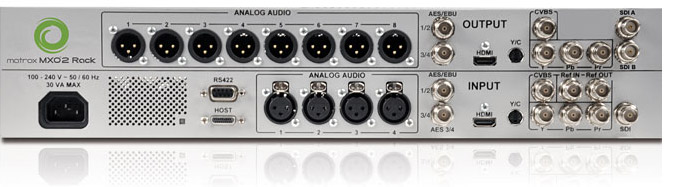

I/O 介面
Matrox MXO2 RACK具有HD/SD SDI、HDMI、類比視訊與音訊的專業視頻輸入和輸出，讓您方便擷取和輸出到磁帶與監視器。
它可以讓您在擷取HD的同時，監看SD的畫面；也可以選擇同時控制HDMI和Component輸出，各自是HD或SD的畫面輸出。
它支援7.1聲道環繞音效，並支援最多5個視訊同時輸出，例如：同時輸出SDI + HDMI + Component + Y/C + Composite 等5種不同的視訊畫面。
Matrox MXO2 RACK 影像輸入 / 輸出介面表列
| 影像輸入 |
| SDI HD/SD |
1組 |
|
| Component HD/SD (YUV or RGB) |
1組 |
|
| Y/C |
1組 |
|
| Composite |
1組 |
|
| HDMI |
1組 |
1080i/p、720p |
Ref (Genlock)
|
1組 |
|
| 影像輸出 |
| SDI HD/SD |
2組 |
|
| Component HD/SD (YUV or RGB) |
1組 |
|
| Y/C |
1組 |
|
| Composite |
1組 |
|
| HDMI |
1組 |
支援1080i/p、720p、SD |
Ref (Genlock)
|
1組 |
|
Matrox MXO2 RACK 聲音輸入/輸出介面表列
| 聲音輸入 |
| XLR (平衡式) |
4軌 |
4軌Mono |
| AES/EBU(非平衡式) |
4軌 |
2對Stereo |
| SDI 內崁聲道 |
16軌 |
SDI embedded audio |
HDMI內崁聲道 |
8軌 |
支援擷取7.1聲道環繞音效 |
| 聲音輸出 |
| XLR (平衡式) |
8軌 |
8軌Mono |
| AES/EBU(非平衡式) |
4軌 |
2對Stereo |
| SDI 內崁聲道 |
16軌 |
SDI embedded audio |
HDMI內崁聲道 |
8軌 |
支援監聽7.1聲道環繞音效 |
