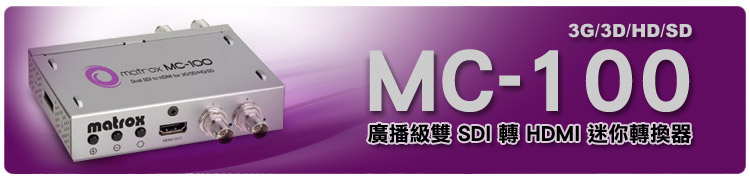

Matrox MC-100 廣播級雙 SDI 轉 HDMI 迷你轉換器

Matrox® Video Products Group日前在IBC2011上發表Matrox MC-100，Matrox MC-100是一款雙SDI轉HDMI迷你轉換器，透過3G、雙通道(Dual Link)、HD和SD-SDI，廣泛支援各種顯示解析度。這個單一可攜裝置，可以當作HD-SDI切換器(HD-SDI Switcher)、分配放大器(Distribution Amplifier)、多路複用器(Multiplexer)，以及3D處理器(3D Processing Unit)，是市場上最多功能的迷你轉換器。

在SDI訊號的監看、分配、交換、複用與3D融合上，廣播電視工程師與影音專業人士各有不同的需求，所以必需購買不同的裝置。現在，一台Matrox MC-100就能因應不同的需求，而且價格合理又容易使用。

轉換訊號 更有效率
可將內嵌16聲軌的SDI影音訊號轉換為HDMI訊號，無論是使用RGB或YUV，Matrox MC-100都可維持完整的10 bit視訊取樣，並提供高達1920 x 1080的解析度。輸出的HDMI訊號可以內嵌8聲軌，並能選擇要使用的是輸入來源的前四對，還是後四對聲軌。



透過螢幕 輕鬆配置
可以透過任何廠牌的輸出螢幕，顯示(On-Screen Display, OSD)選單，不需要連接主機，就能快速有效率地配置MC-100的所有輸出。透過OSD，操作裝置上的三個按鈕，即可直接設定MC-100提供的每一個功能。另外，使用者自定義預設值(User-Defined Presets)功能，可以將使用者常用的功能儲存在多功能模組切換開關(Dip Switches)中，讓功能切換更快速。



分配放大 加強訊號
MC-100可以當作分配放大器使用，提高SDI訊號強度，其中：SD-SDI訊號可達300公尺、HD-SDI訊號可達100公尺、3G-SDI訊號可達70公尺。





輸入訊號 無瑕切換
可以透過按鈕在2路SDI輸入訊號間無雜訊(Glitch-Free)切換，並且視訊壓縮標準符合SMPTE RP-168規範。MC-100也是自動訊號切換器，如果第一路輸入訊號中斷或無效時，可自動切換到第二路有效的輸入訊號。當MC-100偵測到有效來源時，面板上的LED燈會顯示綠色，方便掌握每路訊號來源的狀態。



複用訊號 輸出3G
透過MC-100可以將2路HD-SDI訊號，複用為1路3G-SDI訊號流。在接收端，配置另一部MC-100或任何SMPTE-425M兼容的設備，負責解複用，還原出2路獨立的HD-SDI影音訊號。由於MC-100具備複用壓縮的功能，在分配HD-SDI訊號時，可以省下一半的拉線配線成本。



3D訊號 即時處理
MC-100具備最先進的視訊處理能力，可以對3D立體視訊來源，即時進行多項調校。只要透過設備上的按鈕，就能針對2路視訊來源，進行水平圖像轉換(Horizontal Image Translation, HIT)；也可以透過像素偏移控制功能，將圖像做水平或垂直翻轉。還可以在HDMI或SDI的輸出畫面上，監看3D內容，並透過多樣分析模式，例如：浮雕(anaglyph)、差異(difference)和50/50，分析畫面上的影像。

監看的訊號可以透過單一條SDI纜線傳輸，成為雙重疊影像影片(Side By Side或 Over/Under)來源。如果使用的是HDMI訊號，則可選擇Side-by-Side、Over/Under或Frame-Packing(HDMI 1.4a)等三種模式。

MC-100內建影格同步器(Video Frame Synchronizer)，對3D製作很實用，當指定一路影音輸入訊號當成同步源(Genlock Source)，第二路影音輸入訊號將經過時基校正，最後二路影音串流同步輸出。

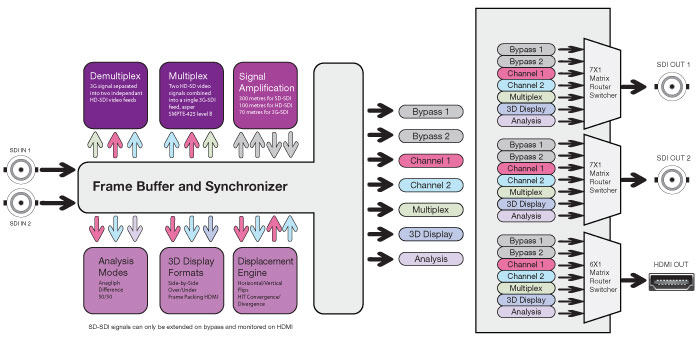

Matrox MC-100主要功能
■ 2 路 SDI 輸入、2 路3G SDI 輸出、雙通道 (Dual Link)、HD、SD
■ HDMI 輸出監看
■ 可透過裝置上的按鈕，由螢幕顯示 (On-Screen Display, OSD) 選單，直接配置HDMI或SDI輸出監看
■ 多格式 SDI 訊號分配
■ SDI 訊號放大－ SD 可達 300 公尺、HD 可達 100 公尺、3G 可達 70 公尺
■ 二路 HD-SDI 來源訊號間無雜訊 (Glitch-Free) 切換
■ 自動訊號切換，以因應輸入訊號中斷或無效的狀況
■ 將二路 HD-SDI 影音訊號複用成單一的 3G-SDI 來源
■ 即時 3D 處理，包括水平圖像轉換和垂直偏移調整
■ 工業標準的3D分析模式，Anaglyph, Difference, 50/50
■ 全方位3D輸出格式支援，Side-by-Side, Over/Under, Frame Packing (HDMI 1.4a)
■ 時基校正器TBC(Time Base Corrector)與影格同步器(Video Frame Synchronizer)讓3D製作更方便
■ 內嵌 16 聲軌的 SDI 影音訊號
■ 內嵌 8 聲軌的 HDMI 影音訊號
■ 將 2 路 SDI 輸入來源作同步鎖定
■ 使用者可自定義的多功能模組切換開關 (Dip Switches)
■ 電源線鎖入連接器
