令人驚艷的 大導演 TriCaster 8000 廣播級多功能導播系統
世界廣播電視業界,走在時代前端的新生代導播,應該都會在NAB美國廣播器材展的會場上看過大導演 TriCaster 廣播級多功能導播系統,對於他的攜帶輕便而且功能強大之特性,一定不會陌生。近日,碩方科技公司更石破天驚推出含有 8 組 ME 的超強機種:「 大導演 TriCaster 8000 」,這款廣播級多功能導播系統已經引起電視台以及新媒體業界的一片震撼!
碩方科技的大導演 TriCaster 8000 廣播級多功能導播系統,整合了:視訊切換台功能、混音器功能、特效機功能、虛擬影棚功能,字幕功能、串流編碼、等多項功能於一身,對新媒體專用的導播機做了最新的定義,給人一種無敵鐵金剛感覺,什麼都能做,什麼都難不倒他!他攜帶方便,也適合安裝於 OB Van 導播車上,有著齊備的 I/O 接口,其功能也包括:多畫面輸入、導播切換、8 組 ME 、多畫面分割,3D 動畫特效轉場、虛擬影棚拍攝、多軌音整合、字幕編輯疊加、數位錄影、Live 網路即時串流、等等,功能超強,世界之最。
以下就讓我們一同更深入地分析這令人驚艷的:大導演 TriCaster 8000 廣播級多功能導播系統。
![](doc/images/0011/6.jpg)

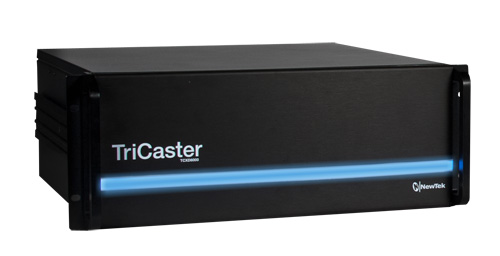

外觀介紹

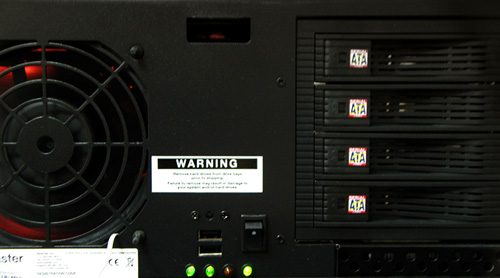

大導演 8000 型,有著標準機架寬度,4U 的高度,深度也只有 52 公分,重量大約是 20 KG,約等同一台VTR的大小與重量,正面護蓋打開後,右側可見 4 個 3.5 吋硬碟的抽取匣,左側則是系統散熱的入風口,中間有 2 個 USB2.0 的接口,還有開機鈕與重置鈕。
![](doc/images/0011/4.jpg)

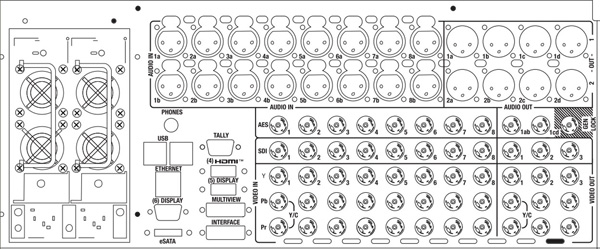

背面最左側是系統電源,兩個獨立熱插拔抽換電源供應器,往右看,則是會讓每位導播興奮不已的滿滿 I/O 接口;這些接口的用途,可參考接口列表可更為清楚。
[ 大導演 TriCaster 8000 背面示意圖 ]
![](doc/images/0011/3.jpg)
[ 接口列表 ]
影像輸入 |
8 組 |
SDI,Component,Y/C,Composite |
聲音輸入 |
8 組 |
SDI embedded,AES/EBU,2 個 XLR |
同步輸入 |
1 組 |
GenLock In |
USB 接口 |
4 組 |
USB2.0 A-Type |
e-SATA 接口 |
1 組 |
3.0 G bps |
影像輸出 |
3 組 |
SDI,Component,Y/C,Composite |
聲音輸出 |
3 組 |
SDI embedded |
|
2 組 |
AES/EBU,4個XLR |
|
1 組 |
1/4” Stereo Phones(TRS) |
網路輸出 |
1 組 |
RJ-45 (1G bps) |
螢幕輸出 |
5 組 |
2 個 DVI,1組VGA,2組HDMI |
Tally 輸出 |
1 組 |
1 組 D-sub 15pin |
操控介面

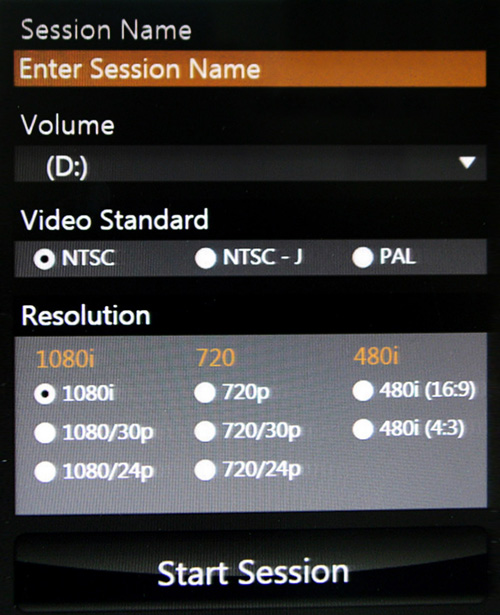

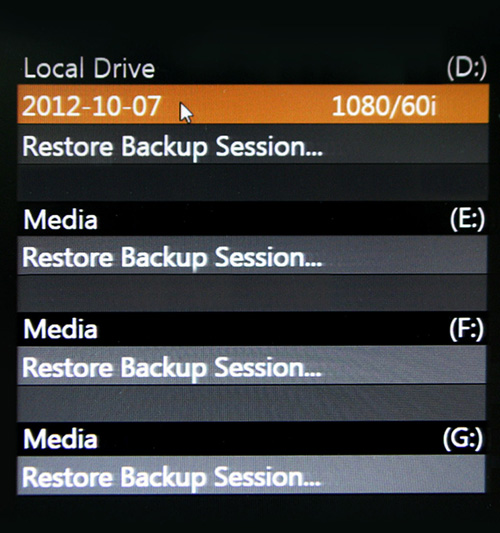

接著來看看 Tricaster 8000 的操作介面,開機後,會載入專案管理介面,可以選擇 1080i,720p,480i 等視訊畫面解析規格。

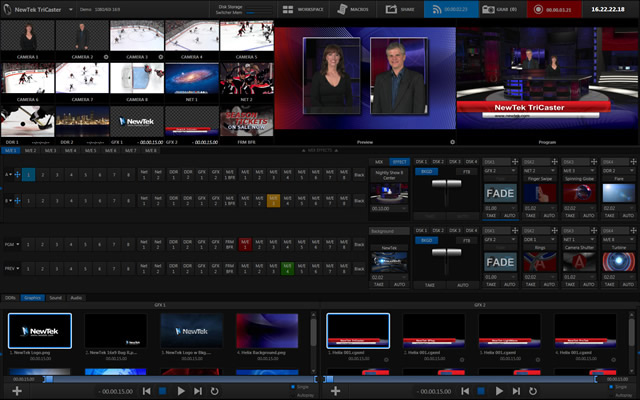

進入後,即可在主操作螢幕上呈現如下的完整操控畫面:
![](doc/images/0011/7.jpg)

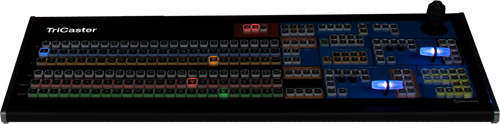

對於喜歡用滑鼠的新一代導演,可以採用電腦滑鼠,即可進行所有操作,而對於喜歡傳統控盤的導播而言,也可採用大導演的專業控盤,讓整個操控更為有手感。
[ 大導演的專業控盤 ]
![](doc/images/0011/8.jpg)

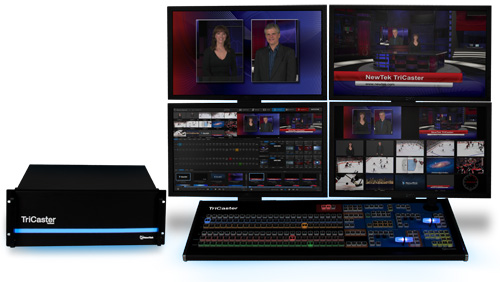

大導演 8000 型更將多螢幕監看的功能發揮到淋漓盡致,若需要的話,您甚至可以從主機接出如圖所示的多螢幕環境來監看與操控。
![](doc/images/0011/5.jpg)
系統連線架構

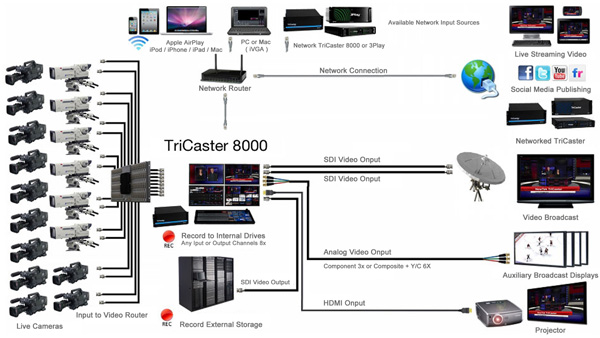

大導演 TriCaster 8000 廣播級多功能導播系統,幾乎可以完成所有新媒體想做的所有事情,甚至是您還沒想到的事情!您可參考碩方科技股份有限公司所提供的:大導演 TriCaster 8000 連線示意圖,應可窺見其一二。
[ 大導演 TriCaster 8000 連線示意圖 ]
![](doc/images/0011/9.jpg)
各機型功能比較
事實上這幾年來,碩方科技已經陸續發表了許多規模大小不同的大導演多功能導播系統,以滿足各種不同等級的使用需求。以下將幾款熱門的機型羅列出來,應可讓您更快速掌握其差異與特性。
[ 大導演 TriCaster各機型功能比較表 ]
功能特色 |
TriCaster 8000 |
TriCaster 855 |
TriCaster 455 |
TriCaster 40 |
影音規格 |
HD/SD |
HD/SD |
HD/SD |
HD/SD |
SDI I/O |
Yes |
Yes |
Yes |
- |
Analog I/O |
Yes |
Yes |
Yes |
Yes |
可切換路數 |
24 |
24 |
14 |
14 |
外部影像路數 |
10 |
10 |
6 |
6 |
內部影像路數 |
5 |
5 |
4 |
3 |
M/E Buses |
8 |
- |
- |
- |
M/E 型式虛擬路 |
- |
8 |
4 |
4 |
最大輸出接口 |
14 |
11 |
8 |
5 |
可錄製通道 |
8 |
8 |
4 |
1 |
內建錄影容量 HD |
200 小時 HD |
200 小時 HD |
40 小時 HD |
20 小時 |
特效通道層 |
45 |
11 |
7 |
7 |
虛擬場景組 |
26 |
24 |
24 |
24 |
多格式編碼收錄 |
Yes |
Yes |
Yes |
- |
動畫轉場合成 |
Yes |
Yes |
Yes |
- |
Apple AirPlay |
Yes |
Yes |
Yes |
Yes |
影音路由切換 |
Yes |
- |
- |
- |
巨集功能組合 |
Yes |
- |
- |
- |
檔案社群上傳 |
Yes |
- |
- |
- |
3D 影像製作 |
Yes |
- |
- |
- |
為了讓您能更清楚了解大導演 8000 型的功能特色,我們也整理出來大導演 8000 型的功能特色,列於下方,可讓您能更快速掌握其
重點功能特色
[ 大導演 TriCaster 8000 重要功能特色 ]
1. 具備 24 Channls 輸入影像,並可以獨立縮放解析度
2. 具備實體 8 組 Live 影像輸入
3. 具備 2 組 DDR 列表,數位檔案播放功能
4. 具備 2 組網路來源,直接顯示區網內電腦即時的畫面
5 .內建有 Apple AirPlay 協定,可將 iPhone、iPad 的媒體影像,直接成為影像來源
6. 具備 8 組可自訂定義的 M/E Buses,可設定虛擬影棚與虛擬場景
7. 具備 4 組可自訂 DSK,可讓畫面多層次疊加執行合成效果
8. 具備 3D 製作的場景定義,可以做 3D 錄影與現場 Live 導播
9. 內建網路上傳直播,可 Live 直接上傳至 Youtube、LiveStream 等影音站台
10. 具備檔案上傳,提供社群網站 facebook、twitter 等,可直接上載點播
11. 具備動畫轉場合成製作元件,方便套入自行製作的動畫轉場效果
12. 具備免費非線性剪輯軟體,可以離線單機製作數位檔案DDR或數位分享檔案
13. 具備多格式同時編碼收錄功能,Mpeg2,MP4,MOV 等
14. 具備巨集紀錄功能,方便同時執行多功多程序的重複動作
15. 具備多螢幕組合顯示,與顯示模式紀錄功能,方便不同環境或依個人習慣切換
16. 支援影音路由器的訊源切換選擇,方便提升 8 路以上的 Live 影像製作需要
結語
這次,碩方科技所發表的大導演 TriCaster 8000 機型,的確將導播系統提升至令人驚艷的程度,特別是他擁有 8 組可自訂定義的 M/E Buses,幾乎是目前世界上最強的規格,到達令人難以置信的地步,而他的其他各項功能,也都是傳統切換器所無法達成的,難怪許多導播在瞭解了大導演之後,都直嘆:這幾年新媒體科技的進步真快,要滿足新媒體的導播需求,怎能沒有大導演!
相關技術可參考碩方網站:www.avideo.com.tw
