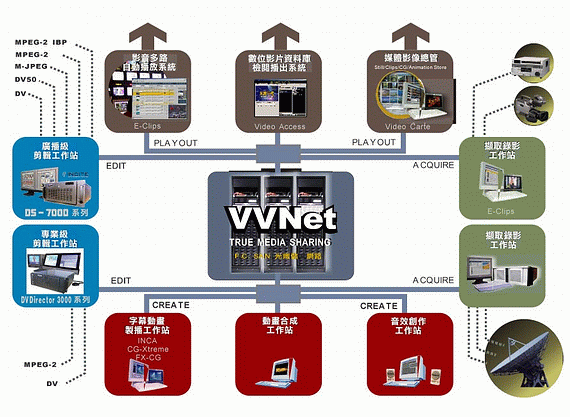

概觀	擷取與輸出	即時視訊特效	虛擬攝影棚	飛行圖形字幕	專業音訊剪輯	剪輯介面	即時任意輸出	3D-MAX	規格及選配	VVNet

廣播級最佳效能後製作剪輯合成多工平台

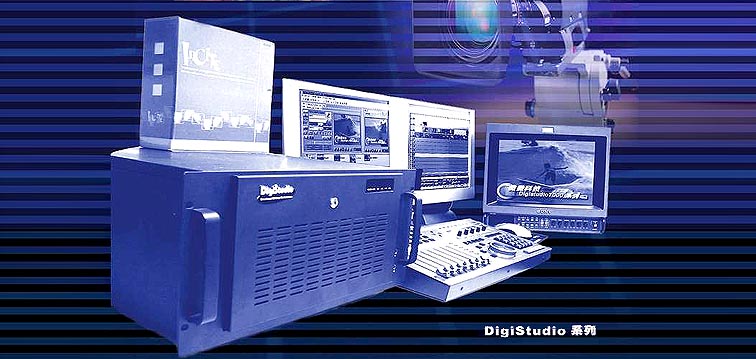

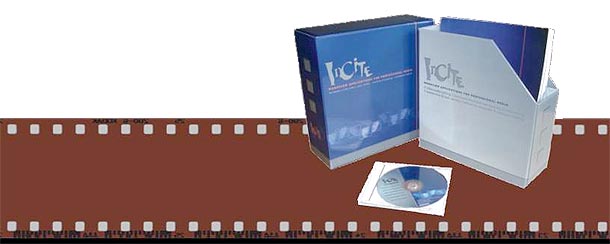

微微科技 Voxel與碩方科技 Advanced Video 擁有豐富的廣播級數位電視非線性剪輯工作站的整合經驗技術，推出全新以 Incite 為軟體介面的非線性剪輯工作站 DigiStudio DS-7000 系列。
DS-7000 系列是採用 Matrox DigiSuite 系列介面卡作為硬體核心，針對數位電視台節目製播，廣播級影片剪輯與後製作合成是專為多種用途所設計的頂級設備，DS-7000 具有更高更快的工作效率，對於長時間及大量影片剪輯的專業使用者，提供穩定高效率的最高畫質即時編輯平台。
DS-7000 適用於各類電視節目的編輯與合成，包括製作商業廣告片、電視劇，頻道包裝以及片頭製作。

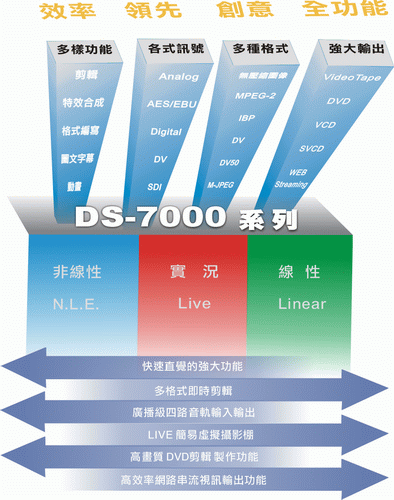

非線性 \ 線性剪輯 \ 現場 LIVE 三用製作架構

具有 RS-422 的控制輸出，支援雙生混合編輯概念（錄影帶對錄影帶和錄影帶對硬碟），可使傳統設備與非線性工作站的有機結合，並支援專業 JLCooper 系列飛梭控制盤外部編輯控制器選件。
也可選購 V-LAN 控制多台錄影機，最多可控制達 31 台的編輯機；並可將 LTC 時間同步碼輸出，與其他音頻系統同步。

DS-7000 系列全方位剪輯系統重
新定義了剪輯與製播應有的效率
、品質與功能，帶給電視台剪輯
師新的工作思維方式及高效率的
工具，也帶來數位媒體工業新的
衝擊。

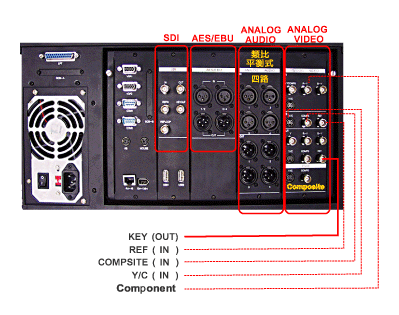

專業端子訊號背板

支援各種訊號格式輸出入裝置介面

視訊訊號端子提供分量 Y Ry By、S與複合 ( Composite )，並有數位 SDTI , QSDI , SDI 與 DV 選購。
音訊提供平衡式與非平衡式，可選購數位 AES / EBU 專業規格。
輸入影像品質可依需求決定，由一般畫質一直Lossless 無損失畫質均可，甚至可採「即時雙路無損失壓縮畫質」新技術。

廣播級高畫質數位規格

完全符合 ITU-R601 國際數位標準，圖形層採 RGBA 4:4:4:4 格式，視訊層採 YUV 4:2:2 編碼， NTSC 720x486 (720x480 ) 每秒 30 圖框， PAL 720x576 每秒 25 圖框。

簡易的節目排序自動播出工具

採用內建 Digi Tools 工具，可作簡易的自動排序節目播出。方便協助你作一些簡單的節目播出工作。

支援獨特的 Live 軌功能

可輸入各種 LIVE 訊號源，並且可藉由 Timecode 精準控制，提供剪輯之用，而且完全不佔用硬碟空間。

可控制 VTR 作批次擷取功能與回錄控制

在輸入影音訊號部分，擷取可以選擇最簡單的手動輸入模式，也可選擇多帶批次輸入(batch capture)模式，鍵入每捲錄影帶的編號及每段影片的起始及結束時間碼( Time code)。當輸入完畢 DS-7000 便可透過 RS 232-422 9pins 控制線，完全自動的遙控廣播級與專業錄放影機，自動擷取設定的各段影音內容；在擷取輸入的視窗上，操作介面提供完整的資訊，其中包括剩餘可錄影音時間、已錄影音時間長度、目前時間碼等等。

強悍的全方位 DV 自動批次擷取功能

內建 MediaTools 可透過單次播放就完成 DV 自動化擷取與場記功能 (Logger)，效率之高無人能比。所以若採 DV , DVCAM, DVCPRO , D8 數位攝錄放影機，可用數位 IEEE-1394連線，以 Native DV格式剪輯，得到完全無損的影片品質。

支援混合編輯概念

DS-7000 融合「非線性剪輯」、「傳統線性剪輯」與「結合LIVE 實況畫面剪輯」之工作流程，也就是將錄放影機與非線性剪輯工作站結合，通過非線性剪輯工作站的Timeline 來控制一台或多台錄放影機，錄放影機上的影音訊可經過 Incite 的圖形字幕，音訊的即時處理，直接輸出至錄影帶或硬碟上。

具高速 10 路以上 Video 軌合成即時預覽

即時2路影片+圖形層3路透明度動態變化

即時圖形層 ( Alpha Channl ) 去背

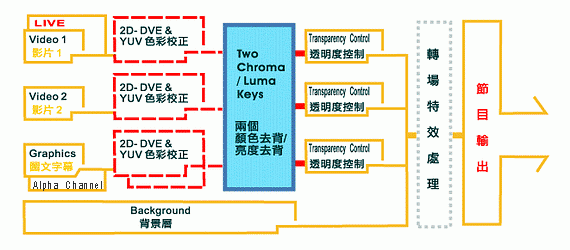

可提供5層架構4層同時進行16種即時效果

提供 4 層即時可同時進行 16 個的即時效果（即時 2 路硬碟重播視訊與 1 路即時圖形（圖文字幕層）之外，還提供了 1 路 LIVE 實況視訊輸入）。
LIVE 實況視訊輸入可強化了電視製作流程、提高工作效率、並可節省系統設備。允許一層來自錄影機，攝影機等的 LIVE 信號以精確逐格，與其他即時層的信號直接拷貝輸出至錄影機，並允許進行各種即時特效處理，包括視窗飛行、去背以及與 Timeline 上其他素材片段之間進行即時轉場和特效。

預設百種以上轉場效果, 並能自行編輯

同時即時二路 DVE 效果

2 路 DVE ，含縮放 / 鏡映 / 位移 / 裁切效果。

二組即時濾鏡效果:
負片 / 染色 / 抽色 / 馬賽克

即時雙路影片快慢動作及倒播效果

能以速度與時間長度作設定，作即時雙路影片快慢動作效果。也可以直接設定影片片段作反方向播出，做出倒播效果。

內建 Boris FX特效軟體，並且所見即所得

世界知名的 Boris FX 特效軟體，可運算製作豐富的各種炫目獨特的特效轉場與效果。

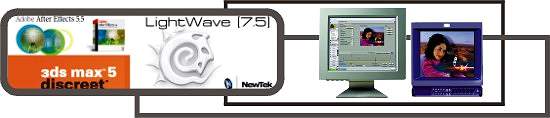

■	直接在廣播級視訊監示器上觀看最流行的第三方應用程式（如 After Effects、discreet 3ds
	max 和 NewTek LightWave ）製作的視訊繪圖、合成和動畫作品。
■	確保正確的 NTSC 或 PAL 制式 4:3 或 16:9 寬高比顯示。
■	檢查精確色溫、字幕區域和圖像中可能出現的任何失真。

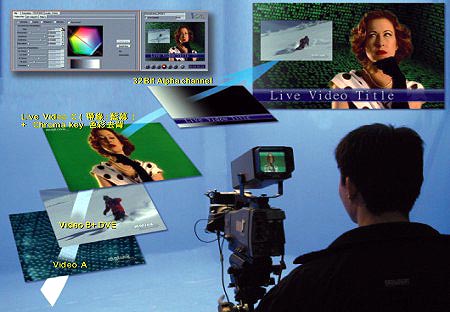

運用 Live 攝影機視訊輸入與專業即時色彩去背 (Keyer)，DS-7000 提供多層次虛擬棚的前景與背景現場即時合成功能，讓新聞節目，談話節目與綜藝型節目的景物與圖文更加豐富多變。提高節目製作效率、並節省系統設備支出。

即時連續橫捲/直捲字幕功能

字幕軌可作即時連續橫捲 ( Crawl )、連續直捲字幕 ( Scroll ) 功能。

可上旁白 / 卡拉 OK 伴唱字幕

在DS-7000 系統播放中同時使用大導演直接匯入純文字檔上 SubTitle 旁白、或卡拉 OK 伴唱字幕。

可播放合成 3D 動畫 Logo

在DS-7000系統播放中可同時使用大導演播放合成 3D 動畫 Logo。

Live 字幕動畫機功能

可搭配傳統剪接設備或配合 Live 視訊直接上大量的字幕內容，如上旁白，加Logo，加伴唱字幕，加 3D 動畫，檔案格式與字幕機完全相同，便於與原有設備整合，簡化流程。

內建Inscriber TitleMotion字幕圖文軟體

Inscriber TitleMotion 是非線性專用的多路 DVE 字幕飛行特效軟體、高品質的圖文創作只在彈指之間。支援垂直及曲線打字，並可微調一物件位置、大小、顏色、邊框、陰影、透明度...等等，也可輕鬆立即編輯Logo 及 Alpha 進而於字幕中結合。

強大的聲音編輯及音效功能

■	提供 VU音量表，支援 WAV, AIFF, Embedded
	AVI, QuickTime。
■	99 軌可編輯音軌， 20 音軌可即時混音及
	Panning，廣播級 44.1kHz / 48kHz, 16 bits 高品
	質。
■	可混合或分離各聲道音軌輸出至影帶上的不同
	軌。
■	可在聲音軌上作無限關鍵格的調整。

內置廣播級專業四路音軌輸出 / 入

在DS-7000 精確4路音軌控制輸出入，可將每音軌控制由哪幾聲道輸出，以達到廣播級音效專業控制的功能。

10 軌以上音訊層即時混音

可監看 VU Meters 及 Waveform

可任意縮放 Waveform 來參考剪輯影片。

音軌波形視窗

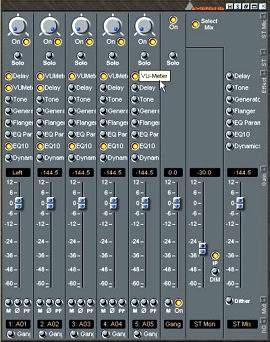

音軌混音調整視窗

VOICE OVER 線上配旁白功能

DS-7000 支援與線性系統一樣的配音流程，能讓你依照 Timecode ，在 Timeline 上邊播邊錄旁白，完全符合廣播電視錄音作業的需求。

即時旁白配音,AC-3 5.1 多路環繞聲製作

可選配 JLCooper 飛梭控制盤整合運用

8 音軌飛梭控制盤 MCS-3800

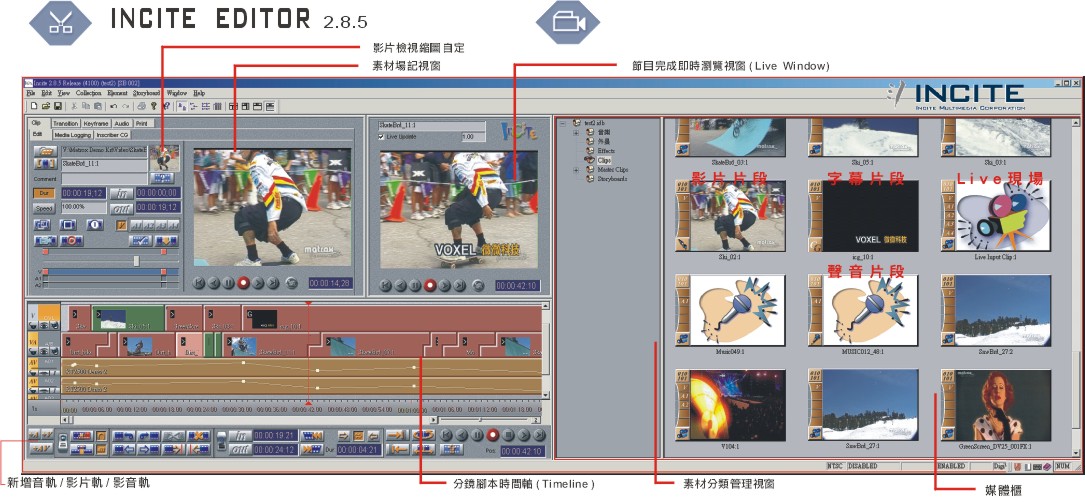

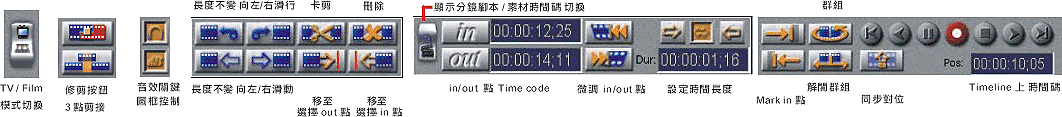

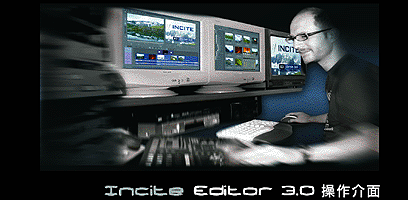

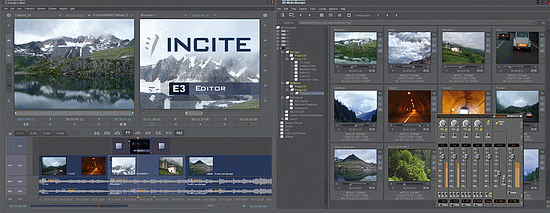

DS-7000 系列擁有 INCITE 簡單易用的直覺式 GUI 操作介面；常用的功能都是以圖示來表現，沒有語言上的障礙。硬體內建支援雙電腦螢幕作業，提供更寬廣的操作空間，增加剪輯作業的效率。

支援 4:3 及 16:9 電視畫面的剪輯功能

提供 TV Mode/ Film Mode 剪輯模式

全球唯一支援 MPEG-2 IBP 格式剪接

全世界非線性剪輯中獨一無二支援 MPEG-2 IBP 格式剪接，並可在 Timeline 上加各種效果。

符合影視節目製作的媒體管理配置工具

具有整合剪輯、預覽、搜尋、檢索、儲存和檔案管理等功能，對媒體管理帶來極大便利。

自選式影片縮圖 ( Icon ) 便於場景辨識

可自訂 UNDO/REDO 次數

全畫面輸出的專業螢幕顯示

EDL 輸出入支援

Incite支援業界標準 EDL 格式，並可輸出入從其他系統 ( CMX3600/3400A/340、GVG、Sony 9100/910...) 等相容格式。

媒體場記視窗 ( Media logging )

編輯視窗 ( Edit )

音訊編輯視窗 ( Audio)

Inscriber CG 字幕編輯視窗

-- >

-->

濾鏡特效視窗

2D DVE 特效視窗 ( 2D VideoFX )

百葉窗轉場編輯視窗 ( Tile )

擦拭分割轉場編輯視窗 ( Wipe )

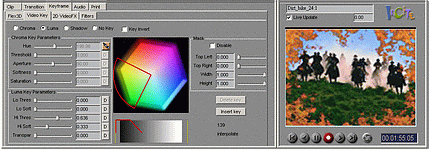

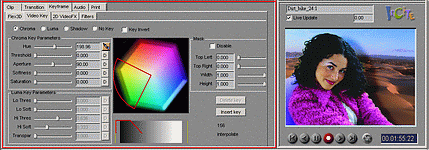

色彩去背視窗 ( Chroma Key )

亮度去背視窗 ( Luma Key )

拷貝輸出至影帶視窗

輸出至錄影帶

可將節目輸出到所有流行的類比和數位錄影帶。類比格式包括分量、Y/C 和複合訊號；通過 1394 介面錄製到 DV / DVCAM 設備；或使用具 AES/EBU 數位音訊的 SDI 模組選件，回錄至 Digital Betacam。

輸出至 DVD

DVD 製作在過去一直是一種昂貴而耗時的工作，需要特殊的 MPEG-2 視訊編碼器和專用製作系統。有了DS-7000，您就可以在同一系統中進行擷取、即時編輯、即時 MPEG-2 編碼和 DVD 製作。
內建 Sonic Solutions DVDit! SE 可製作燒錄 DVD on CD 。它直接將您的作品變成 DVD 節目。您可將編輯完的視訊片段、音訊素材、圖文、背景及控制鈕拖放到 DVDit! 中。它有直覺的介面，快速的操作和功能強大的格式化引擎，有了可燒錄 DVD 設備，DVD 對於任何視訊節目都是一個完美的發行媒體。

輸出至多媒體 CD 與 VCD

內建軟體插件高速輸出 MPEG-1 編碼，可高效率製作多媒體 CD、VCD 和 S-VCD 。

高效率輸出網路串流視訊

您可方便地輸出到網頁。有了DS-7000，您不需要其他價格昂貴的第三方工具和繁複轉檔處理。內附新插件依靠系統硬體提供高品質大小調整、濾波和 YUV 到 RGB 轉換。您可使用內置批次處理功能快速而方便地同時將視訊編碼成 Windows Media、ASF (MPEG4) / RealMedia / QuickTime /MP3 ... 等格式。

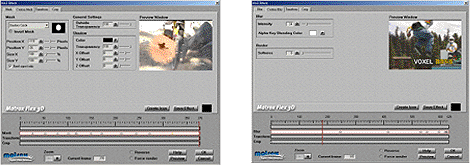

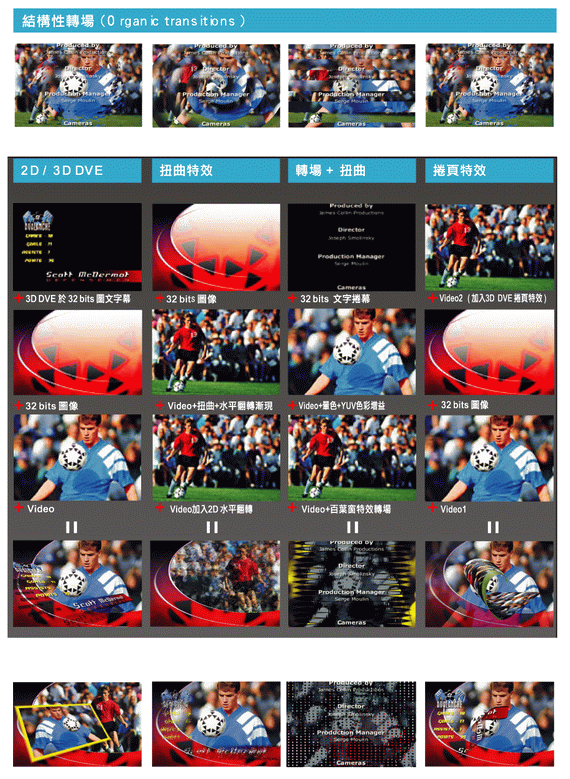

DS-7000 可再選購搭配「 MAX 特效介面卡」，提供優異的即時 3D-DVE 效能。MAX 擴充是基於 Flex 3D 革新性的視訊特效合成結構，擁有獲多項大獎的優異圖形技術性能，可即時提供可設置關鍵框的廣播級畫質 3D 特效 ( 帶陰影、柔邊和彩色邊框的捲頁、扭曲及透視特效 ) 和轉場特效。

3D-DVE 通道加 2D-DVE 通道

帶陰影、柔邊和彩色邊框的模糊、扭曲、捲頁和透視特效

兩個 YUV 色彩校正通道

各層獨立的透明度控制

即時雙路影片加圖形層三路透明度動態變化

可橫捲、直捲與運用 3D 特效的 32Bit 無壓縮圖文層

兩個有色度抑制、陰影保留和抗鋸齒邊功能的專業色彩/亮度/遮罩鍵 (Keyer)

幾百種帶防鋸齒邊功能和柔邊的可定義轉場特效

不規則拭擦轉場 ( Gradient Wipe )，包括多種 Pixelan 不規則特效

DS-7000 V

DS-7000 X

DS-7000 A

DS-7000 E

Codec 編碼

MPEG-2
DV / DVCAM
DV50 / DVCPRO

MPEG-2
DV / DVCPRO

Lossless
M-JPEG

M-JPEG

訊號輸出入端

Video I/O：

Component

●

DV (IEEE 1394)

●

選購

Y/C Analog

●

Composite

●

SDI

選購

AES/EBU

選購

Audio I/O：

XLR 4-Channel Balanced Audio In / Output

視 / 音訊規格

原生格式剪輯

支援 DV/DV50

支援 DV 原生格式剪輯

支援 1:1 Lossless 無壓縮剪輯

MPEG-2 I-Frame
剪輯

●

M-JPEG 多元壓縮
比混剪

●

MPEG-2 IBP 格式輸出

●

MPEG-2 IBP 1:1 即時擷取

●

MPEG-2 IBP (DVD) 格式剪接

●

最高 Lossless雙路廣播級畫質
(50MBytes/sec x 2)

最高 30MB/sec (15MBytes/sec x 2) 雙路廣播級畫質

最高 100MB/sec (50MBytes/sec x 2) 雙路廣播級畫質

> 可以做 4:3 或 16:9 的編輯擷取及播放
> 支援音訊取樣 11/22.05/32/44.1/48 khz
> 4:4:4:4 無壓縮全彩，256 階透明度圖文字幕層
> 具備 Reference input 功能，可外同步( genlockable ) 或內同步
> 具有 Live 疊合能力可作為真正的現場字幕機 / 動畫機
> 256 全色階 Key out 輸出能力可配合 Switcher 效果機
> 含編碼介面卡溫度偵測報告與記錄功能

即時效果

> 具有高速 10 路以上Video 軌合成預覽功能
> 即時 4 層硬體 : 背景層加二路Video加一路動態圖形層之合成功能
> 具有二組TBC，兩路視訊加一路動態圖形層
> 即時調整彩度/ 色相 / 亮度
> 具有二組即時負片 / 染色 / 抽色 / 馬賽克效果
> 具備同時即時二路 DVE 效果含縮放 / 鏡映 / 位移 / 裁切
> 即時雙路影片快慢動作 DMC 效果
> 即時圖形層 LinearKey ( Alpha Channel ) 去背處理
> 即時雙路影片加圖形層三路透明度 Mixer 動態變化
> 內定 100 種以上轉場效果外, 並能以 Keyframe 自行創作編輯
> 兩路視訊可同時作不同的 Linear/ Chroma / Luminance Key
> 完全不壓縮的圖形層 Uncompressed graphic layer
> 10 軌以上音訊層即時混音
> 在非線性編輯中直接疊加字幕圖卡
> 在非線性播放中同時使用大導演上旁白 / 卡拉 OK 伴唱字
> 在非線性播放中同時使用大導演播放合成 3D 動畫 Logo
> 字幕軌即時連續橫捲 (Crawl)、連續直捲字幕 (Scroll) 功能
> 即時字幕 / 圖形 / Logo 動態飛行特效功能

Live 字幕機功能

可搭配傳統剪接設備或配合 Live 視訊直接上大量的字幕內容，如上旁白，加Logo，加伴唱字幕，加3D動畫，檔案格式與字幕機完全相同，便於與原有設備整合，簡化流程。

剪輯功能

MPEG-2 IBP
(DVD) 格式剪接

●

> 廣播級 4 路聲音輸出 / 入
> 獨特的 Live 影像軌功能
> VOICE OVER 線上配旁白功能
> 線上聲音攫取功能
> 單專案多故事版的素材管理面板
> 時間軸上具 99 軌可編輯的視訊軌
> 時間軸上具 99 軌可編輯的音訊軌
> 轉場不限底層可於任意軌
> 多路多層 2D / 3D-DVE 高速合成硬體加速能力
> 精密顯示聲音波型與裁切
> VU 音量表顯示
> 可自訂 UNDO/REDO 次數
> 可自訂自動存檔的間格時間與版本個數
> 自選式影片縮圖 (Icon) 便於場景辨識
> 雙螢幕快速配置鈕
> 影片單格抓圖功能
> 剪輯片段群組功能
> TV / Film 模式切換
> 轉場自動產生功能

> 可控制攝錄影機作批次抓取功能 (Batch Capture) 與回錄控制
> EDL 輸出入支援
> 拖拉式快速編輯
> 完整的剪輯操作功能包括三點剪輯法
> 影片段落的頭尾精修
> 影片切斷編修
> 鍵盤快速鍵
> 可讓使用者套用事先設定建立好的 2D.3D.DVE
> 內建濾鏡特效
> 可擴充外掛程式 Plug-ins 支援可供選擇擴充效果
> 可以重尋或替代剪輯素材
> 圖形檔案輸出/入PSD/ TGA/TIF.... GIF, JPEG, PhotoCD
> 廣播級無限層飛行字幕與圖形
> 內建雙螢幕顯示卡可支援雙螢幕編輯
-- 內建附屬程式工具 --
> 硬體高速輸出
MPEG-2 IBP (DVD) / MPEG-1 (VCD) / SVCD
> 高速輸出網路視訊
> RealMedia / WindowsMedia / QuickTime
> 可自動 "單次" 掃描 DV 影帶內容並自動建立索引自動分段抓取

硬體配備

軟體配備

售後服務

> 19 吋黑色工業機箱
> P4 Xeon 2.3G 以上 CPUx2
> 512 MB RAM
> SCSI 系統硬碟 18GB
> SCSI 影音磁碟陣列 108GB
> DVD-RW 燒錄機
> 雙螢幕顯示卡 ( 支援高解析度設定 )
> DV -1394 Cable ( 7000V/X 配備)

> Windows 2000 Professional 作業系統
> IMC Incite Editor 非線性剪輯平台
> Inscriber TitleMotion 字幕軟體
> Boris FX 特效軟體
> 大導演神彩版
> DVD it! SE DVD 燒錄程式
> Adobe Premiere 剪輯軟體
> 華康金蝶中文字型
> 文鼎圖王造字程式
> PowerQuest Drive Image 系統備份程式
> 防毒程式

> 至使用單位安裝連線
> 附贈原廠微微科技 17 小時免費教學
( 9 小時到府教學與 8 小時微微教室上課券 )
> 全年不限時數參加微微科技定期研習
( 週六上午)
> 一個月內免費故障元件換新
(正常使用情形下)
> 一年內到府保固維護
(台北縣市以外,交通費用另計)
> 含原廠加拿大 Voxel 服務保證書
